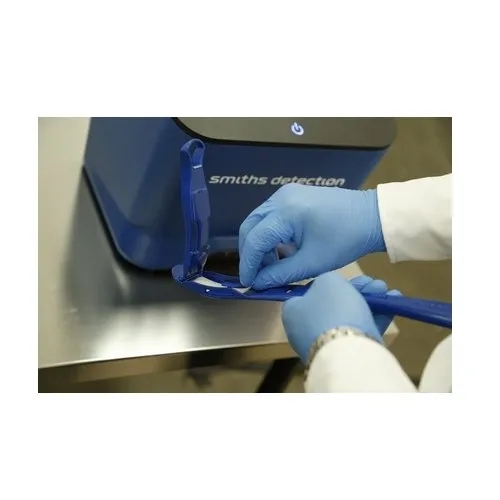

دستگاه ION SCAN 600 یکی از پیشرفته‌ترین و پرکاربردترین ابزارهای شناسایی آثار مواد منفجره و مواد مخدر است که عمدتاً در فرودگاهها، مراکز امنیتی، و گمرکات مورد استفاده قرار می‌گیرد. این دستگاه توسط شرکت Smiths Detection ساخته شده است و نمونه‌ای قابل‌حمل و رومیزی از نسل جدید دستگاههای شناسایی رد مواد (Trace Detection) به شمار می‌رود. در ادامه توضیحات کامل‌تر در مورد این دستگاه آورده شده است:
معرفی کلی
ION SCAN 600 دستگاه شناسایی سریع رد مواد منفجره و مواد مخدر با فناوری طیف‌سنجی جرمی یون متحرک (IMS – Ion Mobility Spectrometry) است. این دستگاه می‌تواند ذرات بسیار ریز و آثار بخارات چنین موادی را در نمونه‌های جمع‌آوری‌شده به سرعت و با دقت شناسایی کند.
ویژگی‌های اصلی
قابلیت شناسایی سریع: توانایی شناسایی آنی و در عرض کمتر از چند ثانیه.
سبک و قابل‌حمل: وزن کم (حدود 12 کیلوگرم)، طراحی مناسب برای جا‌به‌جایی و استفاده در محیط‌های مختلف.
کاربری آسان: صفحه لمسی رنگی، رابط کاربری ساده و روان با امکان آموزش سریع به کاربران.
زمان آماده‌سازی کوتاه: آماده به کار در زمان کوتاه پس از روشن شدن.
سرویس و نگهداری آسان: قطعات ماژولار و قابل تعویض بدون نیاز به ابزار تخصصی.
پشتیبانی از انواع نمونه‌برداری: امکان آنالیز هر دو نوع نمونه ذره‌ای (swab) و بخاری (vapor sample).
قابلیت‌های فنی
تشخیص مواد منفجره و مخدر: لیست نسبتاً کاملی از مواد منفجره تجاری، نظامی، خانگی و انواع مواد مخدر معمول را دربر می‌گیرد.
نمایش و ذخیره نتایج: ذخیره اطلاعات نمونه‌ها، تاریخچه تستها و امکان انتقال داده‌ها از طریق USB.
آستانه هشدار و تنظیمات امنیتی: سطوح هشدار قابل تنظیم و رمزنگاری برای داده‌های دستگاه.
قابلیت بروزرسانی نرم‌افزاری: امکان افزودن یا به‌روزرسانی دیتابیس مواد جدید.
کاربردها
کنترل امنیتی در فرودگاهها
بازرسی مرزی و گمرک
مراکز حساس نظامی و دولتی
رویدادها و اماکن پرتردد
طرز کار خلاصه

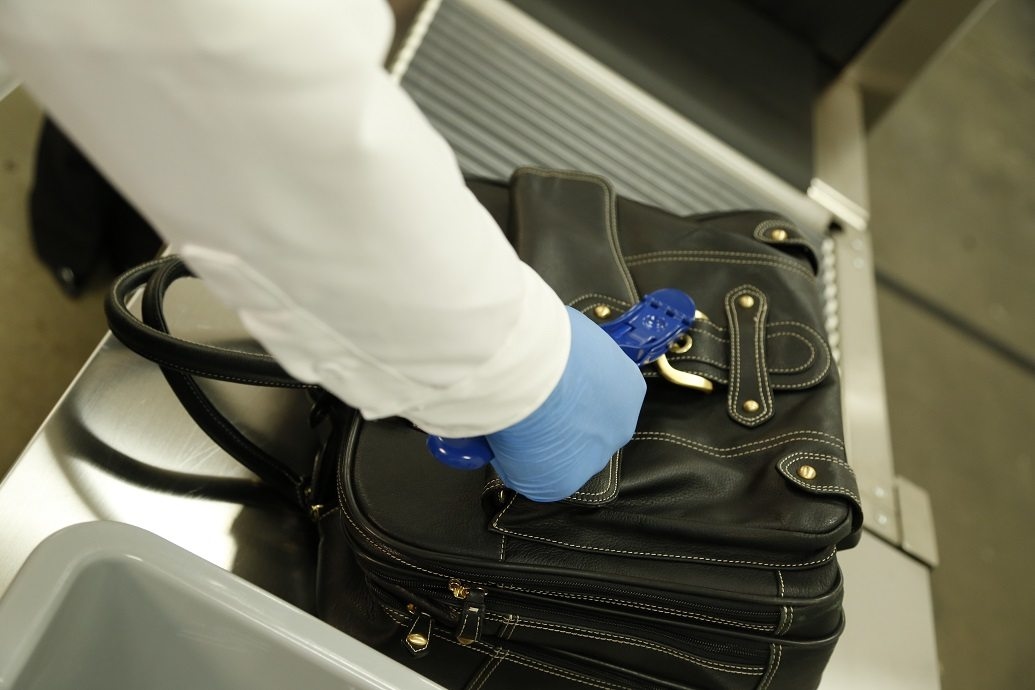

۱. از سطوح یا وسایل مشکوک با استفاده از پد (swab) نمونه‌برداری میشود.
۲. پد نمونه در دستگاه قرار می‌گیرد.
۳. دستگاه در کمتر از 8 ثانیه رد مواد منفجره یا مخدر را شناسایی و اعلام میکند.
۴. در صورت کشف، آلارم و نمایشگر هشدار میدهد و جزئیات ماده شناسایی‌شده ارائه میشود.
راهنمای راه‌اندازی سریع و اصولی
۱. استقرار دستگاه:
دستگاه را روی سطح صاف و پایدار قرار دهید.
مربع‌های ورودی و خروجی هوا مسدود نباشد.
۲. اتصال برق/باتری:
کابل برق را متصل و دستگاه را روشن کنید.
در صورت استفاده از باتری، از شارژ کامل باتری اطمینان حاصل کنید.
۳. انتظار تا آماده به کار شدن دستگاه:
دستگاه شروع به گرمایش (Warming up) میکند.
پیام “Ready” یا مشابه آن پس از حداکثر ۱۵ دقیقه ظاهر میشود.
۴. کالیبراسیون روزانه:
پس از روشن شدن و در هر نوبت کاری، یک پد بدون ماده‌ی خاص (Blank Swab) را وارد دستگاه کنید و گزینه‌ی Calibration را اجرا نمایید.
در صورت موفقیت پیام تایید (“Calibration Passed”) خواهید دید.
چنانچه خطا مشاهده شد، مجدداً Blank Swab جدید و تمیز را وارد کنید.
کالیبراسیون اتوماتیک با سوآپ Blank معمولاً کافی است؛ اگر خطا ادامه داشت، تعویض فیلتر هوای ورودی یا تماس با سرویس توصیه میشود.
۵. آماده‌سازی برای نمونه‌برداری:
سوآپ (Swab) را طبق آموزش کارخانه از سطوح یا اشیاء مشکوک نمونه‌گیری کنید.
سوآپ را در محل تعیینشده در اسلات ورودی دستگاه قرار داده و آنالیز را آغاز کنید.
نتیجه کمتر از ۸ ثانیه ظاهر میشود.
در صورت نیاز به تست بخار، فیلتر بخار را متصل و عملیات آنالیز را آغاز کنید.
راهنمای کالیبراسیون پیشرفته
هر چند هفته یکبار یا در محیط‌های آلوده‌تر، توصیه میشود «کالیبراسیون استاندارد» با سوآپ حاوی محلول کالیبراسیون سازنده انجام شود (کیت کالیبراسیون از کمپانی تأمین می‌گردد).
به‌روزرسانی نرم‌افزاری و دیتابیس مواد را طبق راهنمای شرکت و اتصال USB انجام دهید.
گزارش خطاها و آلارم‌ها را در منوهای Maintenance یا Diagnostics دنبال کنید.
توصیه تخصصی
هر یک از ۱۰۰۰ تست بهتر است بلنک سوآپ (Blank Swab) جدید برای کالیبراسیون استفاده شود.
فیلتر هوا و فیلتر درایفتیوب طبق بازه مصرف کارخانه تعویض گردد.
دستگاه فقط توسط اپراتور آموزش‌دیده استفاده شود
دیتاشیت فنی (ION SCAN 600 Data Sheet)
ویژگی مقدار / توضیحات
فناوری شناسایی طیف‌سنجی جرمی یون متحرک (IMS)
کاربری کشف آثار (Trace) مواد منفجره و مخدر، نمونه ذره‌ای و بخاری
زمان تشخیص کمتر از ۸ ثانیه
زمان آماده‌سازی کمتر از ۱۵ دقیقه
زمان پاکسازی کمتر از ۳۰ ثانیه
دیتابیس مواد حدود ۴۰ ماده مختلف + قابلیت آپدیت
صفحه نمایش لمسی ۵ اینچی - رنگی و با وضوح بالا
نمونه‌برداری پد (Swab)، فیلتر بخار (Vapor)
اتصالات داده USB، اترنت، وای‌فای (اختیاری)
ذخیره‌سازی حافظه داخلی برای ذخیره چند هزار نتیجه تست
آلارم صوتی، تصویری و متنی
ابعاد تقریبی: ۱۵ × ۳۴ × ۳۶ سانتی‌متر
وزن نزدیک ۱۲ کیلوگرم
منبع تغذیه برق شهری، باتری قابل شارژ (تا ۴-۶ ساعت)
سرویس و نگهداری تعویض قطعات مصرفی بدون ابزار، عیب‌یابی اتوماتیک (Self-diagnosis)
راهنمای راه‌اندازی سریع و اصولی
۱. استقرار دستگاه:
دستگاه را روی سطح صاف و پایدار قرار دهید.
مربع‌های ورودی و خروجی هوا مسدود نباشد.
۲. اتصال برق/باتری:
کابل برق را متصل و دستگاه را روشن کنید.
در صورت استفاده از باتری، از شارژ کامل باتری اطمینان حاصل کنید.
۳. انتظار تا آماده به کار شدن دستگاه:
دستگاه شروع به گرمایش (Warming up) میکند.
پیام “Ready” یا مشابه آن پس از حداکثر ۱۵ دقیقه ظاهر میشود.
۴. کالیبراسیون روزانه:
پس از روشن شدن و در هر نوبت کاری، یک پد بدون ماده‌ی خاص (Blank Swab) را وارد دستگاه کنید و گزینه‌ی Calibration را اجرا نمایید.
در صورت موفقیت پیام تایید (“Calibration Passed”) خواهید دید.
چنانچه خطا مشاهده شد، مجدداً Blank Swab جدید و تمیز را وارد کنید.
کالیبراسیون اتوماتیک با سوآپ Blank معمولاً کافی است؛ اگر خطا ادامه داشت، تعویض فیلتر هوای ورودی یا تماس با سرویس توصیه میشود.
۵. آماده‌سازی برای نمونه‌برداری:
سوآپ (Swab) را طبق آموزش کارخانه از سطوح یا اشیاء مشکوک نمونه‌گیری کنید.
سوآپ را در محل تعیینشده در اسلات ورودی دستگاه قرار داده و آنالیز را آغاز کنید.
نتیجه کمتر از ۸ ثانیه ظاهر میشود.
در صورت نیاز به تست بخار، فیلتر بخار را متصل و عملیات آنالیز را آغاز کنید.
راهنمای کالیبراسیون پیشرفته
هر چند هفته یکبار یا در محیط‌های آلوده‌تر، توصیه میشود «کالیبراسیون استاندارد» با سوآپ حاوی محلول کالیبراسیون سازنده انجام شود (کیت کالیبراسیون از کمپانی تأمین می‌گردد).
به‌روزرسانی نرم‌افزاری و دیتابیس مواد را طبق راهنمای شرکت و اتصال USB انجام دهید.
گزارش خطاها و آلارم‌ها را در منوهای Maintenance یا Diagnostics دنبال کنید.
توصیه تخصصی
هر یک از ۱۰۰۰ تست بهتر است بلنک سوآپ (Blank Swab) جدید برای کالیبراسیون استفاده شود.
فیلتر هوا و فیلتر درایفتیوب طبق بازه مصرف کارخانه تعویض گردد.
دستگاه فقط توسط اپراتور آموزش‌دیده استفاده شود.
دفترچه راهنمای فارسی ION SCAN 600 (نسخه خلاصه شده و کاربردی)
۱. معرفی دستگاه
دستگاه ION SCAN 600 برای شناسایی آثار مواد منفجره و مواد مخدر با فناوری طیف‌سنجی یون متحرک (IMS) طراحی شده است. این دستگاه در اماکن حساس مانند فرودگاه، گمرک، پایانه مرزی و مراکز امنیتی استفاده میشود.
۲. اجزای دستگاه
صفحه نمایش لمسی برای کنترل و مشاهده نتایج
ورودی سوآپ (Swab Slot) جهت قرار دادن پد نمونه‌برداری ذره‌ای
ورودی بخار (در صورت نیاز به آنالیز نمونه‌های بخاری)
پورت‌های انتقال داده: USB، اترنت، و وای‌فای (در مدلهای مجهز)
کلید روشن/خاموش
شکاف تعویض فیلترها و قطعات مصرفی
۳. راه‌اندازی دستگاه
۱. دستگاه را روی سطح صاف قرار دهید و جریان برق را وصل کنید یا از باتری با شارژ کامل استفاده نمایید.
۲. دستگاه را روشن کنید و منتظر بمانید تا پیام “آماده به کار - Ready” ظاهر شود (حدود ۱۵ دقیقه).
۳. پس از روشن شدن، دستگاه به طور خودکار تستهای اولیه سلامت سخت‌افزاری را انجام میدهد.
۴. کالیبراسیون
کالیبراسیون روزانه:
یک سوآپ تمیز (Blank Swab) را داخل دستگاه قرار دهید و از منوی اصلی “کالیبراسیون” را انتخاب کنید.
پیام موفقیت یا خطا نمایش داده میشود. در صورت خطا، سوآپ دیگر را امتحان یا فیلتر هوا را بررسی کنید.
کالیبراسیون دورهای:
طبق توصیه شرکت سازنده، هر چند هفته یکبار با سوآپ استاندارد و محلول کالیبراسیون، عملیات را تکرار کنید.
۵. نمونه‌برداری و تست
۱. با سوآپ دستگاه، از سطوح مورد نظر یا اشیای مشکوک نمونه‌گیری نمایید.
۲. سوآپ را در اسلات وارد کرده، تست را آغاز کنید.
۳. نتیجه (مثبت/منفی) ظرف کمتر از ۸ ثانیه روی نمایشگر مشاهده میشود.
۴. پس از هر تست، صبر کنید تا پیام “Cleared/Ready” برای تست بعدی ظاهر شود (تقریباً ۳۰ ثانیه).
۶. هشدارها و خطاها
دستگاه در صورت شناسایی ماده مشکوک هشدار تصویری و صوتی میدهد.
پیام‌های خطا مربوط به نیاز به تعویض فیلتر، سوآپ آلوده، یا مشکلات سخت‌افزاری در بخش Notifications نمایش داده میشود.
۷. سرویس و نگهداری
فیلترها و قطعات مصرفی را طبق توصیه شرکت و بعد از تعداد معین تست تعویض نمایید.
پورت‌ها و سوآپ‌ها را با دستمال بدون پرز تمیز کنید.
در صورت خطاهای سخت‌افزاری مکرر، با واحد خدمات پس از فروش تماس بگیرید.
۸. انتقال و ذخیره داده‌ها
با استفاده از USB، داده‌های ذخیره شده را انتقال دهید یا با کابل شبکه/وای‌فای به کامپیوتر مرکزی متصل نمایید.
اطلاعات تست و هشدار تا چند هزار مورد ذخیره میشود.
