نحوه صحیح کابل کشی -wiring

نحوه صحیح کابل‌کشی دوربین‌های تحت شبکه

کابل‌کشی صحیح دوربین‌های تحت شبکه (IP Cameras) از اهمیت بالایی برخوردار است، زیرا کیفیت انتقال تصویر و عملکرد صحیح دوربین‌ها وابسته به این امر است. در ادامه، مراحل و نکات کلیدی کابل‌کشی توضیح داده شده‌اند، همراه با ارجاعات مربوطه.

1. آماده‌سازی پیش از کابل‌کشی

پیش از شروع کابل‌کشی، باید مراحل زیر طی شوند:

• برنامه‌ریزی و طراحی سیستم:

  • محل نصب دوربین‌ها و مسیر عبور کابل‌ها مشخص شود.

  • طول کابل‌ها بر اساس فاصله دوربین‌ها تا تجهیزات ضبط و شبکه تعیین شود.

• انتخاب کابل مناسب:

  برای دوربین‌های تحت شبکه عموماً از کابل‌های CAT5e یا CAT6 استفاده می‌شود. این کابل‌ها دارای توانایی انتقال داده با سرعت بالا هستند و در برابر نویز مقاومند. انتخاب کابل به طول مسیر و شرایط محیطی بستگی دارد

• محاسبه نیاز به تجهیزات اضافه:

  در مسیرهای طولانی ممکن است به تجهیزات تقویت‌کننده سیگنال مانند سوئیچ‌های شبکه یا PoE نیاز داشته باشید.

2. مراحل کابل‌کشی

الف - نصب کابل و مسیرگذاری

• محکم‌سازی کابل‌ها:کابل‌ها باید با استفاده از بست‌های کابل، منگنه‌های مخصوص، یا تسمه‌های کابل در محل نصب محکم شوند. این بست‌ها باید به گونه‌ای استفاده شوند که به کابل آسیبی وارد نشود

• مسیرگذاری از مسیر امن:کابل‌ها باید از مسیرهایی عبور کنند که در معرض ضربه، فشار، یا رطوبت نباشند. برای کابل‌کشی بیرونی، از کابل‌های ضد آب و مقاوم به شرایط آب‌وهوایی استفاده کنید.

ب – اتصال کابل‌ها

• اتصال به دوربین:کابل‌ها باید به پورت شبکه IP دوربین‌ها متصل شوند.

• اتصال به تجهیزات ضبط‌کننده یا سوئیچ شبکه:انتهای دیگر کابل‌ها به تجهیزات ضبط‌کننده (NVR) یا سوئیچ شبکه متصل می‌شود.

ج - تست کابل‌ها و اتصالات

پس از کابل‌کشی، کیفیت اتصال هر دوربین تست شده و اطمینان حاصل شود که تصویر با کیفیت بالا منتقل می‌شود.

3. توصیه‌ها و استانداردها

• استفاده از کابل‌های شیلددار:برای حذف نویز و بهبود کیفیت تصویر، استفاده از کابل‌های شیلددار در محیط‌های صنعتی یا پرنویز توصیه می‌شود (منبع: mcctv.ir).

• رعایت محدودیت طول کابل:طبق استانداردها، طول کابل‌های شبکه نباید از 100 متر تجاوز کند. برای مسیرهای طولانی‌تر از سوئیچ‌های شبکه یا تجهیزات تقویت‌کننده استفاده کنید.

• ایمنی در کابل‌کشی:کابل‌ها نباید در معرض تابش مستقیم نور خورشید یا نفوذ آب قرار بگیرند.

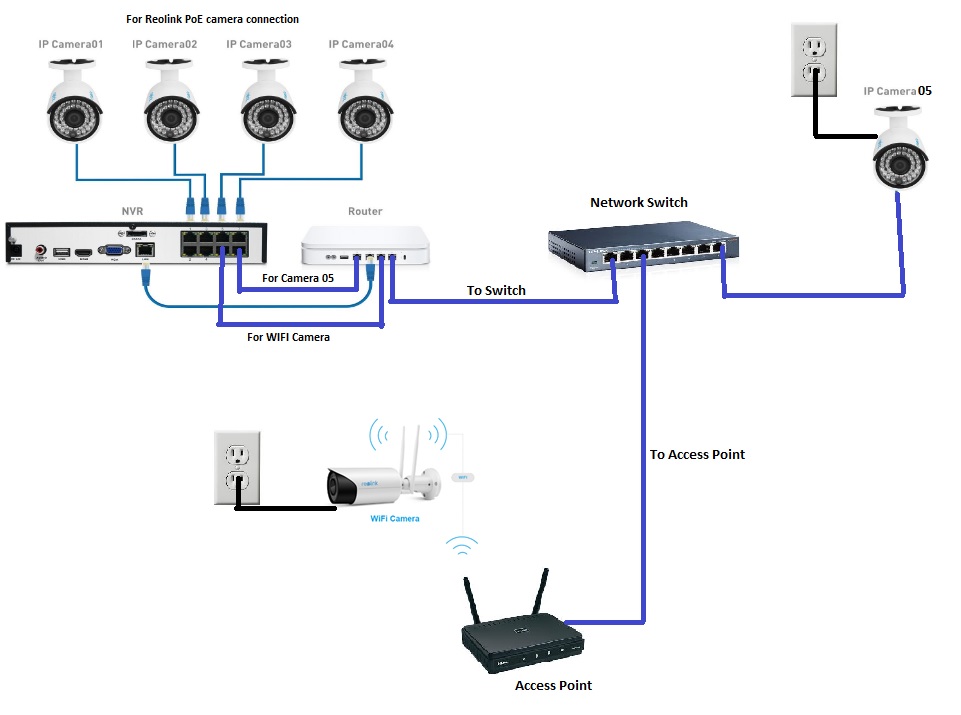

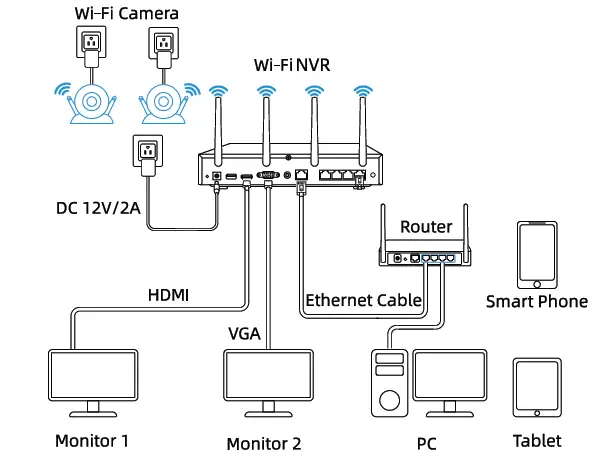

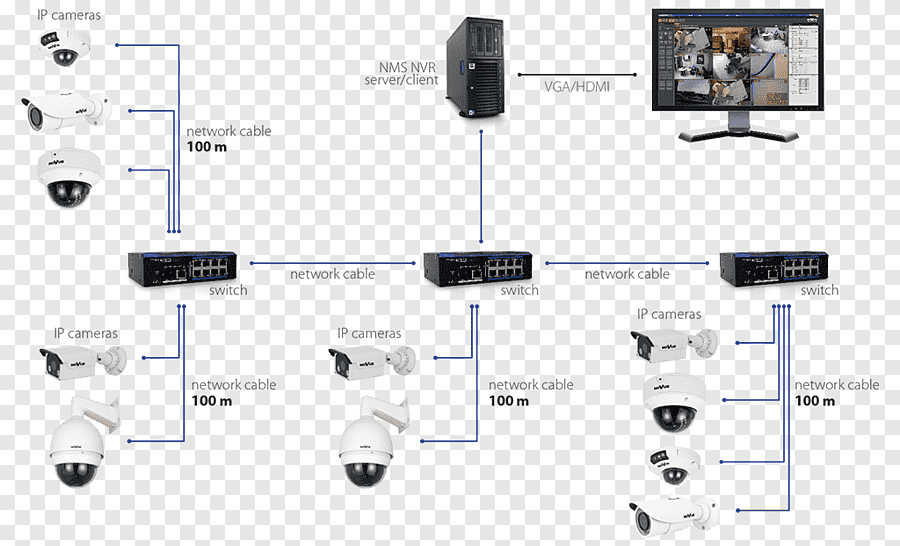

تصاویر نمونه کابل‌کشی

جمع‌بندی

کابل‌کشی صحیح دوربین‌های تحت شبکه مستلزم رعایت نکات فنی مانند استفاده از کابل مناسب، رعایت استانداردهای طول سیم، محکم‌سازی ایمن کابل‌ها، و تست اتصال است. با رعایت این نکات، می‌توان از عملکرد بهینه سیستم دوربین مداربسته اطمینان حاصل کرد.

رنگ سیم ها در کابل شبکه چه مفهومی دارند و چگونه باید در سوکت قرار بدهیم

رنگ‌بندی سیم‌ها در کابل شبکه (کابل‌های CAT5e و CAT6) اهمیت زیادی دارد و هر رنگ نشان‌دهنده یک زوج سیم خاص است. این استاندارد، نه‌تنها برای ترتیب صحیح انتقال داده و برق (در PoE)، بلکه برای جلوگیری از نویز و افت سیگنال نیز حیاتی است.

استانداردهای رنگ‌بندی کابل شبکه

دو استاندارد رایج برای کابل‌کشی شبکه وجود دارد:

T568A و T568B

هر دو استاندارد ۸ رشته سیم با رنگ‌های مشخص دارند که به صورت جفتی (Twisted Pair) تابیده شده‌اند.

جدول رنگ‌بندی رشته‌های کابل شبکه

مفهوم رنگ‌ها و زوج‌ها

کابل شبکه شامل ۴ جفت سیم است:

• سبز و سفید/سبز

• نارنجی و سفید/نارنجی

• آبی و سفید/آبی

• قهوه‌ای و سفید/قهوه‌ای

رنگ‌بندی برای تفکیک جفت‌ها و جلوگیری از اتصال اشتباه طراحی شده است.

روش قرار دادن سیم‌ها در سوکت شبکه (RJ-45)

1. چیدمان مستقیم (Straight-through)

برای اتصال دستگاه‌های متفاوت (مثلاً کامپیوتر به سوئیچ)، هر دو سر کابل باید یکسان (معمولاً هر دو T568B) زده شوند.

2. چیدمان ضربدری (Crossover)

برای اتصال مستقیم دو دستگاه مشابه (مثلاً دو کامپیوتر بدون سوئیچ)، یک سر را به T568A و سر دیگر را به T568B می‌زنند.

بیشترین کاربرد در شبکه‌های مدرن، چیدمان T568B در هر دو سر است.

مراحل قرار دادن سیم‌ها در سوکت

1. پوسته کابل را به طول مناسب (حدود ۲ سانتی‌متر) جدا کنید.

2. سیم‌ها را باز و صاف کرده و به ترتیب استاندارد انتخابی (T568A یا T568B) کنار هم قرار دهید.

3. سیم‌ها را مرتب قیچی کنید تا یک اندازه شوند.

4. سیم‌ها را داخل سوکت RJ-45 قرار دهید (شماره ۱ سمت چپ، کلیپ سوکت رو به پایین).

5. سوکت را با ابزار پانچ مخصوص (Crimping Tool) پرس کنید.

تصویر راهنمای استاندارد رنگ‌بندی و چیدمان سیم‌ها

جمع‌بندی

• همیشه یک استاندارد را برای هر دو سر کابل رعایت کنید (معمولاً T568B).

• ترتیب رنگ‌ها را مطالعه و طبق جدول بالا کنار هم بچینید تا اتصال صحیح و بدون مشکل داشته باشید.
